Defensa neumática de Yokohama de la defensa submarina de alta presión para atracar de la nave
La defensa es principalmente soportar la fuerza del impacto de la nave cuando la nave está atracando, dejando el muelle y otras formas (tales como cuando la nave se ata para remolcar), y la transmite a la estructura del casco de un área más grande. Las defensas de madera tienen efecto que protege. Aunque las defensas de acero tengan efecto que protege pobre, tienen mejor fuerza y pueden ser incluidas en la sección de la viga del casco (la fuerza de soldadura se debe garantizar). Especialmente para las gabarras grande-abiertas de la cubierta, pueden compensar la cubierta que la falta de superficie transversal eficaz es conducente a la fuerza longitudinal. Los materiales de acero no se pueden utilizar para las defensas de las gabarras del aceite y de los pequeños buques de petróleo.
Las embarcaciones marítimas grandes no tienen generalmente defensas. Los barcos de río, barcos de trabajo, defensas de doble vía permanentes, uno de los cuales están situados en la cubierta superior, y el otro es levemente más alta localizado que la línea de flotación diseñada
Parámetro de goma neumático de la defensa
| Requisitos neumáticos del tamaño y de funcionamiento de 50 defensa | ||||
|
Longitud del diámetro x del tamaño nominal milímetro |
Presión interna inicial kPa |
Absorción de energía garantizada (GEA) | Fuerza de reacción en la desviación de GEA (R) | Presión del casco (presión interna) en la desviación de GEA (p) |
| Valor mínimo en la desviación el 60±5% kJ | KN 10% de Tolerance± |
Valor de referencia kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
|
Tonelaje de la nave (DWT) |
Velocidad de embarque presunta (M/S) |
Energía cinética eficaz (KN.M) |
Tamaño D*L de la defensa (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3,0 x 5,0 |
| 85000 | 0,17 | 1031 | 3,0 x 6,0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2,0 x 4,0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
| Para la nave del Grande-tonelaje | |||
Uso de goma neumático de la defensa
1. Petroleros del petróleo y gas
2. transbordadores rápidos y buques de aluminio
3. instalaciones temporales y permanentes
4. respuesta y emergencias rápidas
5. En puertos con variaciones de marea extremas
6. Para las operaciones lightering buque-buque
7. Para todos los buques de marina de guerra debido a la presión baja del casco y a la ventaja de un aumento proporcional de la fuerza de reacción y de la absorción de energía

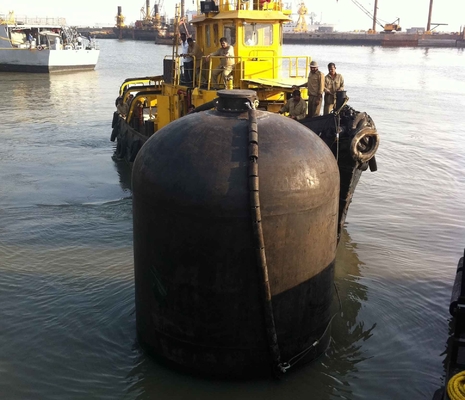

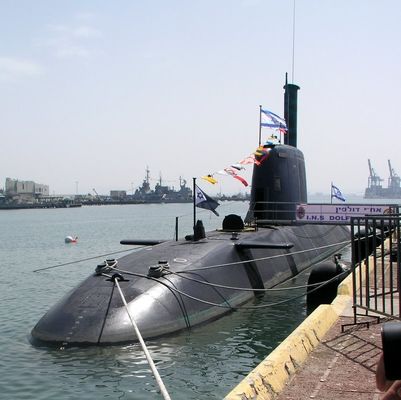

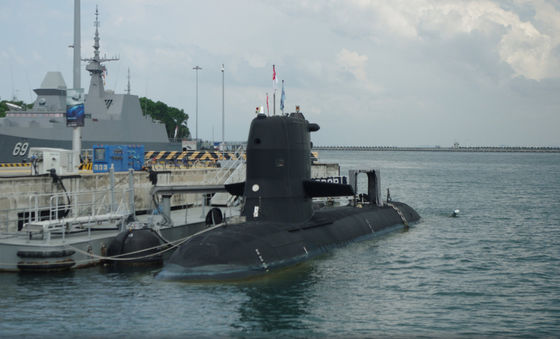

Uso de las defensas del sumarine
